產品中心
芯喬產品中心
— product center —

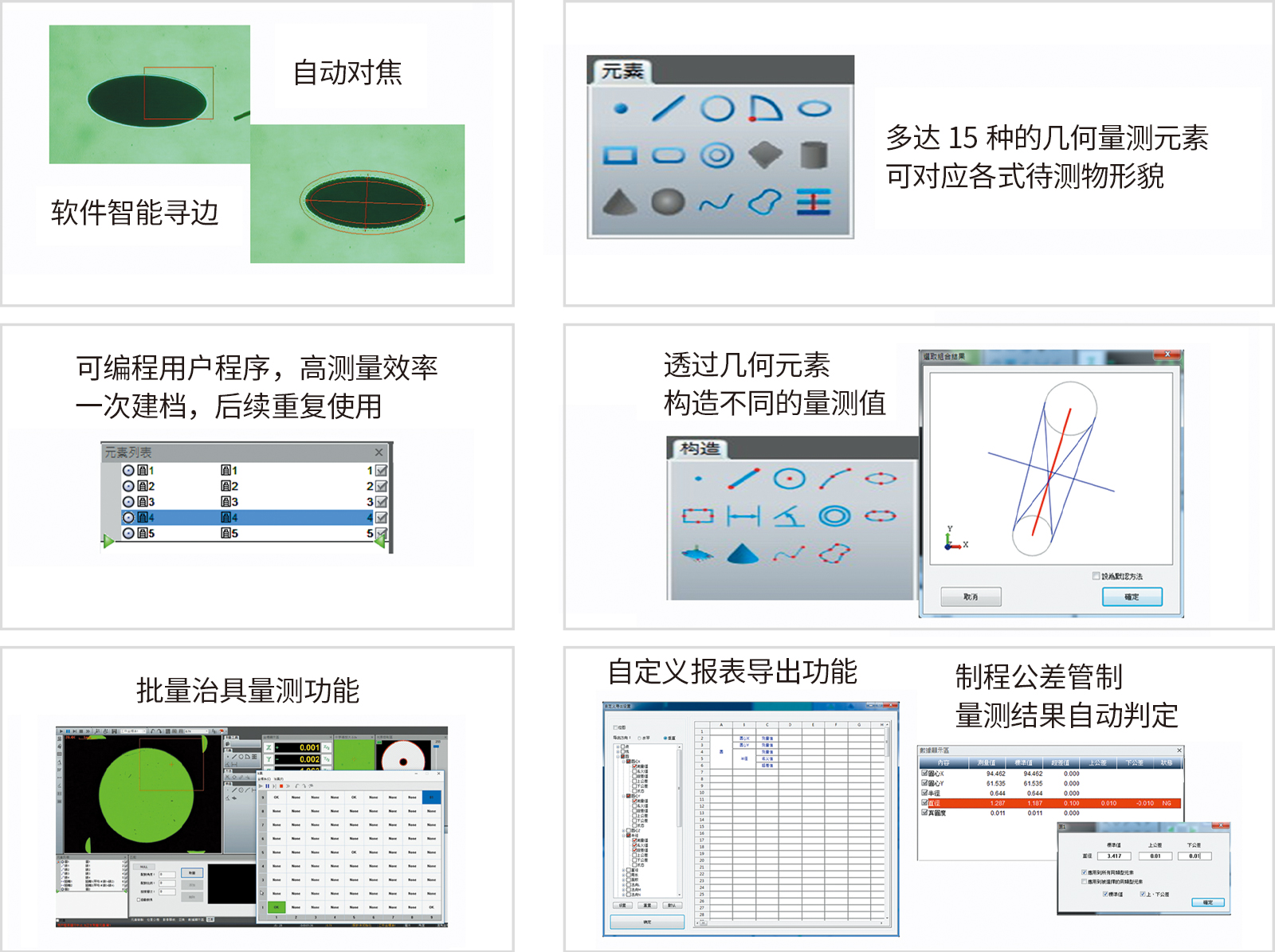

三軸伺服控制
量測程序編程
批量治具量測
數據報表導出
自動對焦尋邊
程序光源控制
設備規格
機器名稱 | 全自動影像測量儀 |
產品規格 | IMG-3020C |

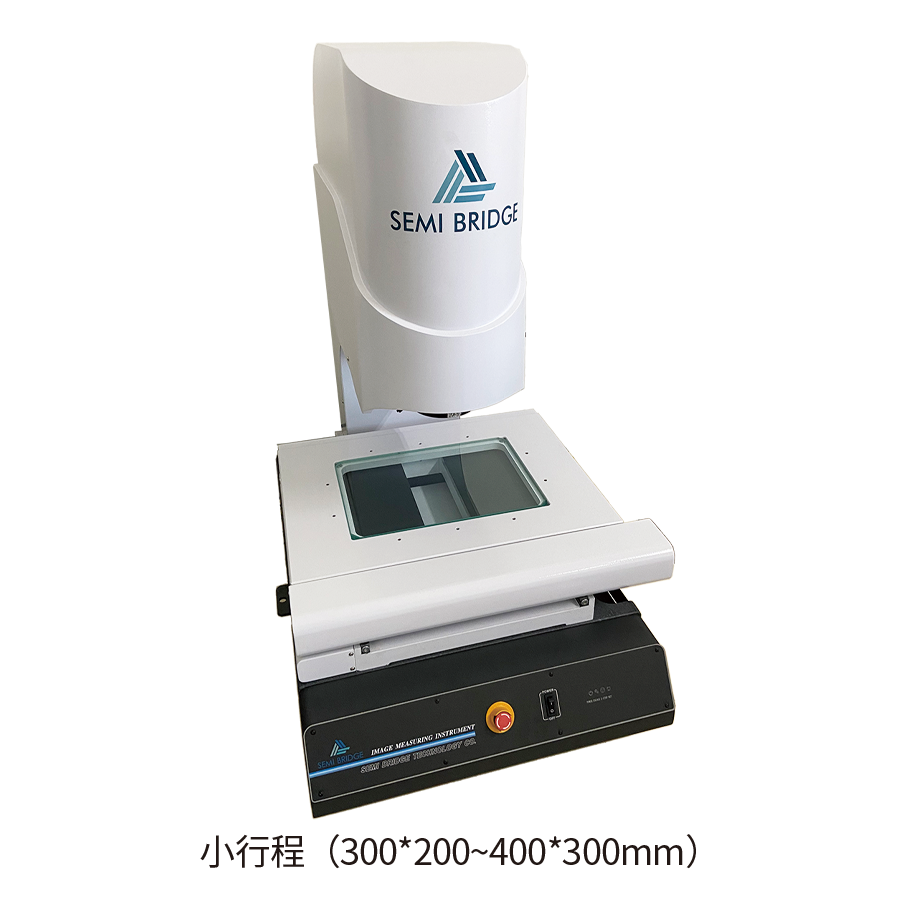

運動行程（mm） | 300*200*150（注1） |
玻璃金屬臺尺寸（mm） | 500*300 |
X/Y/Z數顯分辨率（μm） | 0.5/0.1（option） |
X/Y示值誤差（μm） | 2.5+L/200 / 2.0+L/200 |
影像系統工攝相機 | 2/3″彩色CCD |
物鏡 | 手動/自動變倍，倍率：0.7X~4.5X |
視頻總倍率 | 23.5X~148X（可依客戶需求增加倍率） |
物方式場 | 11.1mm~1.7mm |
光源 | 表面光源與底部光源均采用高亮度LED，亮度可調 |
量測平臺底座 | 花崗巖 |
計算器系統 | 品牌計算機（帶正版操作系統）+LCD屏幕 |
選配 | 1.Renishaw探針模組 2.高精度Z軸激光模組 |
外形尺寸（mm） | 780*760*1100 |
儀器重量（kg） | 223 |

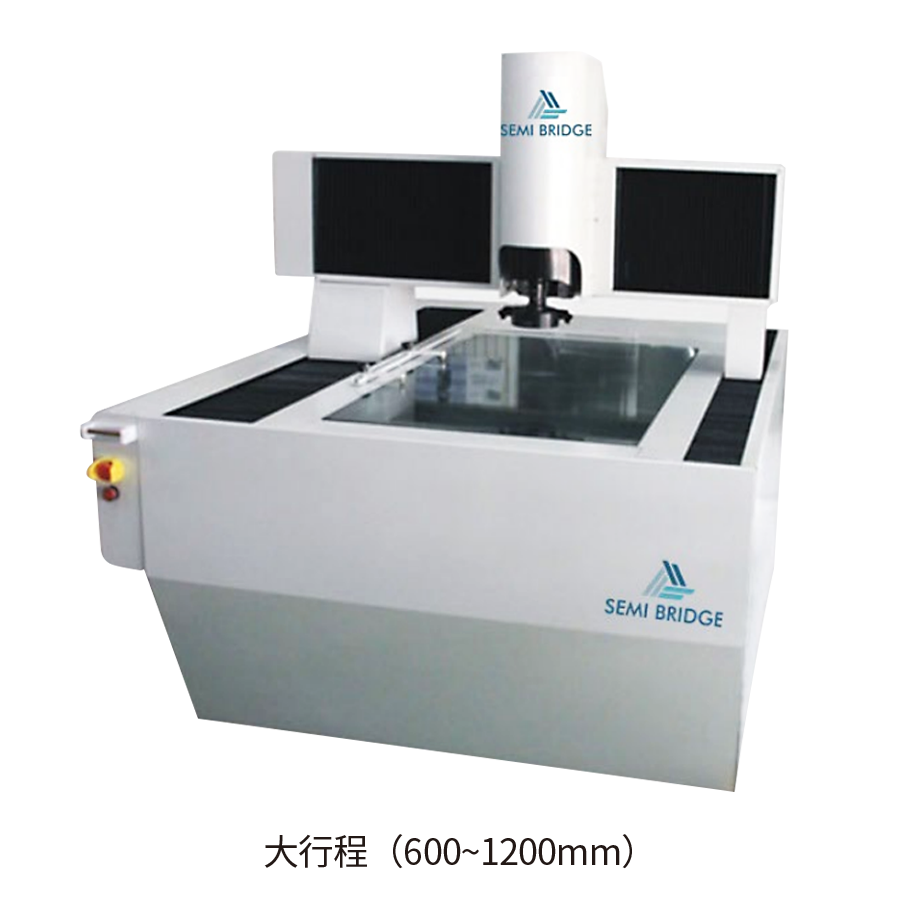

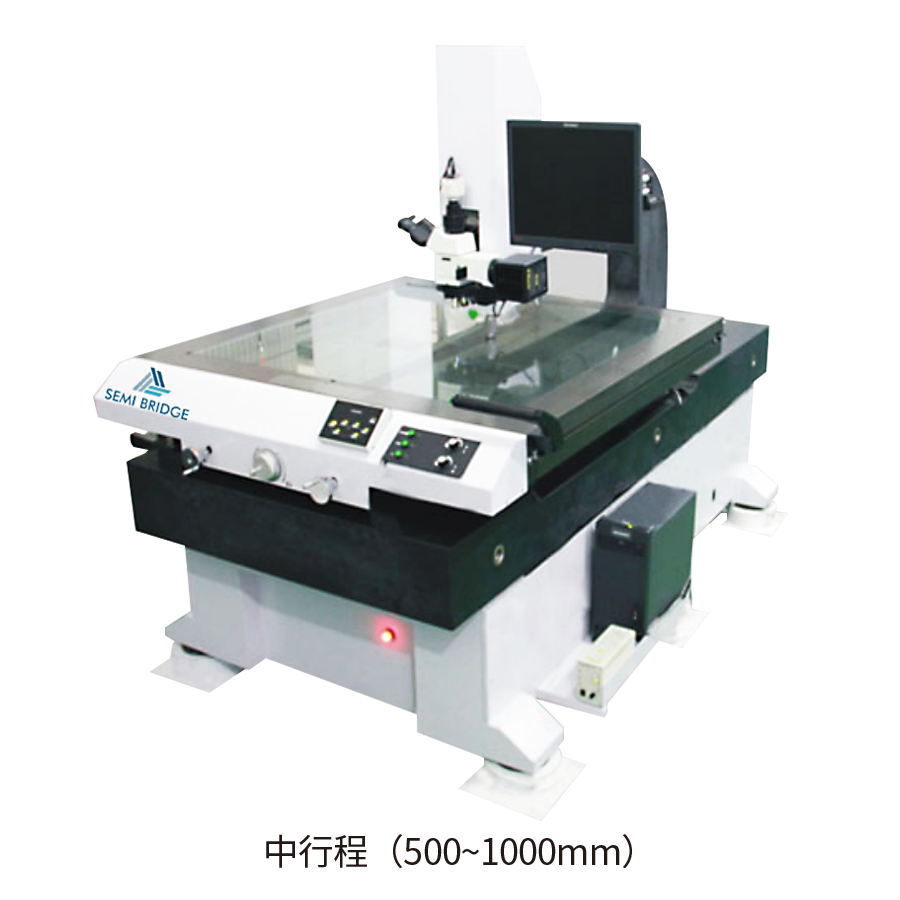

注1：另有其他不同尺寸。（400*300mm、500*400mm、600*600mm、1000*1000mm，可以客制化定做）
功能特色
功能比較
| 投影儀、工具顯微鏡 | CNC影像測量儀 | |
| 人為誤差 | 有 | 無 |
| 操作性 | 每個樣品都需進行量測 | 可儲存量測程式，進行重復性測量 |
| 批量量測 | 不可 | 可以 |
| 使用人力 | 多 | 少 |
| 量測速度 | 慢 | 快 |
| 資料保存 | 需手動記錄 | 自動收集保存 |
專門應用
載入CAD文件自動建立元素 |
| 少量多樣化加工件的量測方式 |
批量建檔量測方式 |
| 大批量工件、全檢、抽檢數量多時 |
復雜圖形量測 |
| 異形工件量測、抽檢、首檢 |
